数据卷与持久数据卷

2401字约8分钟

2024-09-29

为什么需要存储卷

容器部署过程中一般有以下三种数据：

  • 启动时需要的初始数据，例如配置文件

  • 启动过程中产生的临时数据，该临时数据需要多个容器间共享

  • 启动过程中产生的持久化数据，例如MySQL的data目录

数据卷概述

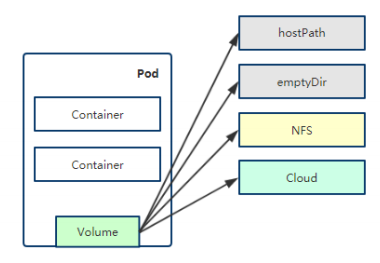

  • Kubernetes中的Volume提供了在容器中挂载外部存储的能力

  • Pod需要设置卷来源（spec.volume）和挂载点（spec.containers.volumeMounts）两个信息后才可以使用相应的Volume

数据卷类型大致分类：

  • 本地（hostPath，emptyDir等）

  • 网络（NFS，Ceph，GlusterFS等）

  • 公有云（AWS EBS等）

  • K8S资源（configmap，secret等）

支持的数据劵类型：https://kubernetes.io/docs/concepts/storage/volumes/

数据卷：emptyDir

emptyDir卷：是一个临时存储卷，与Pod生命周期绑定一起，如果 Pod删除了卷也会被删除。

应用场景：Pod中容器之间数据共享

示例：Pod内容器之前共享数据

vim emptyDir.yaml

apiVersion: v1
kind: Pod
metadata:
  name: emptydir-pod
spec:
  containers:
  - name: write
    image: centos
    command: ["bash","-c","for i in {1..100};do echo $i >> /data/hello;sleep 1;done"]
    volumeMounts:
    - name: data
      mountPath: /data
  - name: read
    image: centos
    command: ["bash","-c","tail -f /data/hello"]
    volumeMounts:
    - name: data
      mountPath: /data

  volumes:
  - name: data
    emptyDir: {}

验证查看

kubectl apply -f emptyDir.yaml
kubectl get pod
kubectl exec -it emptydir-pod -c write -- bash   #写容器
# ls /data/
kubectl exec -it emptydir-pod -c read -- bash    #读容器
# ls /data/
# tail -f /data/hello

#数据目录存放在本地的路径
kubectl get pod -o wide  #查看该pod在哪个节点，对应节点查看数据卷目录
#data的存放目录路径
docker ps -l         #查看最近创建的容器
/var/lib/kubelet/pods/53d07406-364b-4d85-90b9-e3a6dca15427/volumes/kubernetes.io~empty-dir/data

数据卷：hostPath

hostPath卷：挂载Node文件系统（Pod所在节点）上文件或者目 录到Pod中的容器。

应用场景：Pod中容器需要访问宿主机文件

示例：将宿主机/tmp目录挂载到容器/data目录

vim hostpath.yaml

apiVersion: v1
kind: Pod
metadata:
  name: hostpath-pod
spec:
  containers:
  - name: busybox
    image: busybox
    args:
    - /bin/sh
    - -c
    - sleep 36000
    volumeMounts:
    - name: data
      mountPath: /data

  volumes:
  - name: data
    hostPath:
      path: /tmp
      type: Directory

验证查看

kubectl apply -f hostpath.yaml
kubectl get pod -o wide     #查看该pod所在节点
kubectl exec -it hostpath-pod -- sh
# ls /data/

在pod所在节点的/tmp目录下创建文件，验证pod中/data目录下能否看见
touch /tmp/xiaozhe.txt

数据卷：NFS

NFS数据卷：提供对NFS挂载支持，可以自动将NFS共享 路径挂载到Pod中

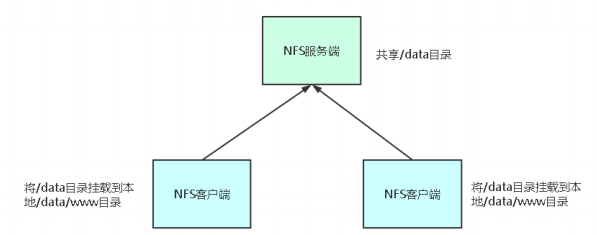

NFS：是一个主流的文件共享服务器。

#安装nfs安装包（每个k8s节点都要安装）
yum install nfs-utils

#创建nfs共享目录
mkdir -p /nfs/kubernetes

#修改nfs配置文件
vim /etc/exports
/nfs/kubernetes *(rw,no_root_squash)

#启动nfs并加入开机自启
systemctl start nfs
systemctl enable nfs

#尝试在别的K8s节点挂载nfs共享目录
mount -t nfs 192.168.0.13:/nfs/kubernetes /mnt/

#在/mnt下新建文件，验证在nfs服务器共享目录下能否看到该文件
touch /mnt/index.html
ls /nfs/kubernetes/

示例：将网站程序通过NFS数据卷共享，让所有Pod使用

vim nfs.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nfs-deployment
spec:
  selector:
    matchLabels:
      app: nfs-nginx
  replicas: 3
  template:
    metadata:
      labels:
        app: nfs-nginx
    spec:
      containers:
      - name: nginx
        image: nginx
        volumeMounts:
        - name: wwwroot
          mountPath: /usr/share/nginx/html
        ports:
        - containerPort: 80

      volumes:
      - name: wwwroot
        nfs:
          server: 192.168.0.13
          path: /nfs/kubernetes

验证查看

kubectl apply -f nfs.yaml
kubectl get pod -o wide

#在nfs服务器上修改nfs的共享目录下index.html里面的内容
echo hello > index.html
curl 10.244.36.74     #访问nfs的任意pod的IP，验证数据是否共享
hello

持久卷概述

PersistentVolume（PV）：对存储资源创建和使用的抽象，使得存储作为集群中的资源管理 • PersistentVolumeClaim（PVC）：让用户不需要关心具体的Volume实现细节

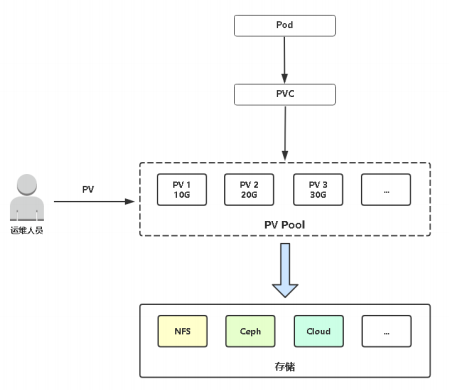

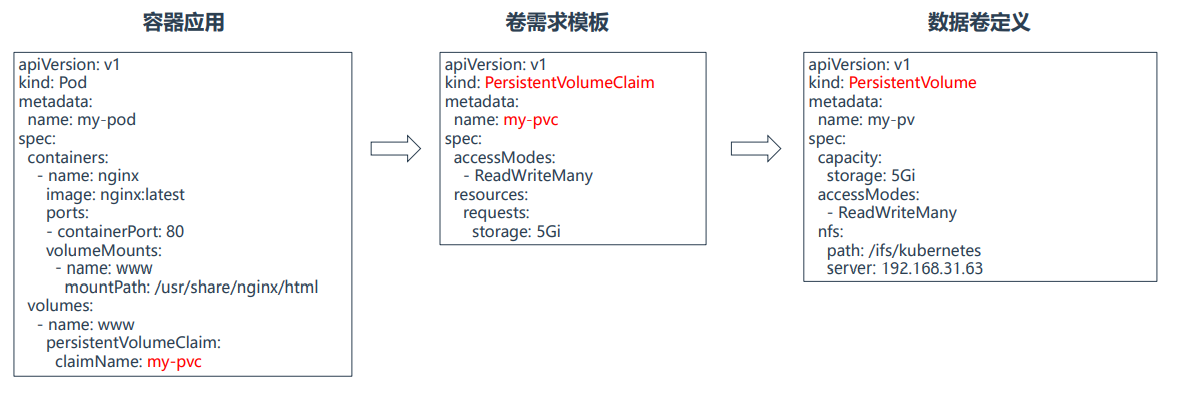

PV与PVC使用流程

支持持久卷的存储插件：https://kubernetes.io/docs/concepts/storage/persistent-volumes/

vim pv.yaml

apiVersion: v1
kind: PersistentVolume
metadata:
  name: my-pv
spec:
  capacity:
    storage: 5Gi
  accessModes:
    - ReadWriteMany
  nfs:
    path: /nfs/kubernetes
    server: 192.168.0.13

vim pvc-deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: pvc-deployment
spec:
  selector:
    matchLabels:
      app: pvc-nginx
  replicas: 3
  template:
    metadata:
      labels:
        app: pvc-nginx
    spec:
      containers:
      - name: nginx
        image: nginx
        volumeMounts:
        - name: wwwroot
          mountPath: /usr/share/nginx/html
        ports:
        - containerPort: 80

      volumes:
      - name: wwwroot
        persistentVolumeClaim:
          claimName: my-pvc
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: my-pvc
spec:
  accessModes:
    - ReadWriteMany
  resources:
    requests:
      storage: 5Gi

验证访问

kubectl apply -f pv.yaml
kubectl apply -f pvc-deployment.yaml

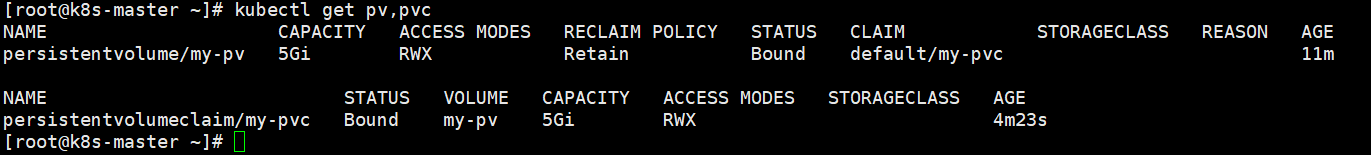

kubectl get pv,pvc
kubectl get pod -o wide
curl 10.244.169.139         #访问该pod对应的IP
hello

PV 生命周期

ACCESS MODES（访问模式）：

AccessModes 是用来对 PV 进行访问模式的设置，用于描述用户应用对存储资源的访问权限，访问权限包括下面几种方式：

  • ReadWriteOnce（RWO）：读写权限，但是只能被单个节点挂载

  • ReadOnlyMany（ROX）：只读权限，可以被多个节点挂载

  • ReadWriteMany（RWX）：读写权限，可以被多个节点挂载

RECLAIM POLICY（回收策略）：

目前 PV 支持的策略有三种：

  • Retain（保留）： 保留数据，需要管理员手工清理数据

  • Recycle（回收）：清除 PV 中的数据，效果相当于执行 rm -rf /ifs/kuberneres/*

  • Delete（删除）：与 PV 相连的后端存储同时删除

STATUS（状态）：

一个 PV 的生命周期中，可能会处于4中不同的阶段：

  • Available（可用）：表示可用状态，还未被任何 PVC 绑定

  • Bound（已绑定）：表示 PV 已经被 PVC 绑定

  • Released（已释放）：PVC 被删除，但是资源还未被集群重新声明

  • Failed（失败）： 表示该 PV 的自动回收失败

现在PV使用方式称为静态供给，需要K8s运维工程师提前创 建一堆PV，供开发者使用。

在nfs服务器共享目录下创建多个目录，供下面引用不同的pv匹配不同的pv目录

cd /nfs/kubernetes/
mkdir pv{2,3,4}
cd pv2/
echo 222 >index.html
cd ../pv4/
echo 444 >index.html

vim pv234.yaml

apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv2
spec:
  capacity:
    storage: 3Gi
  accessModes:
    - ReadWriteMany
  nfs:
    path: /nfs/kubernetes/pv2
    server: 192.168.0.13
---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv3
spec:
  capacity:
    storage: 5Gi
  accessModes:
    - ReadWriteMany
  nfs:
    path: /nfs/kubernetes/pv3
    server: 192.168.0.13
---
apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv4
spec:
  capacity:
    storage: 10Gi
  accessModes:
    - ReadWriteMany
  nfs:
    path: /nfs/kubernetes/pv4
    server: 192.168.0.13

vim pvc234-deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: pvc234-deployment
spec:
  selector:
    matchLabels:
      app: pvc234-nginx
  replicas: 3
  template:
    metadata:
      labels:
        app: pvc234-nginx
    spec:
      containers:
      - name: nginx
        image: nginx
        volumeMounts:
        - name: wwwroot
          mountPath: /usr/share/nginx/html
        ports:
        - containerPort: 80

      volumes:
      - name: wwwroot
        persistentVolumeClaim:
          claimName: pv2
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: pv2
spec:
  accessModes:
    - ReadWriteMany
  resources:
    requests:
      storage: 8Gi

验证查看

kubectl apply -f pv234.yaml
kubectl apply -f pvc234-deployment.yaml

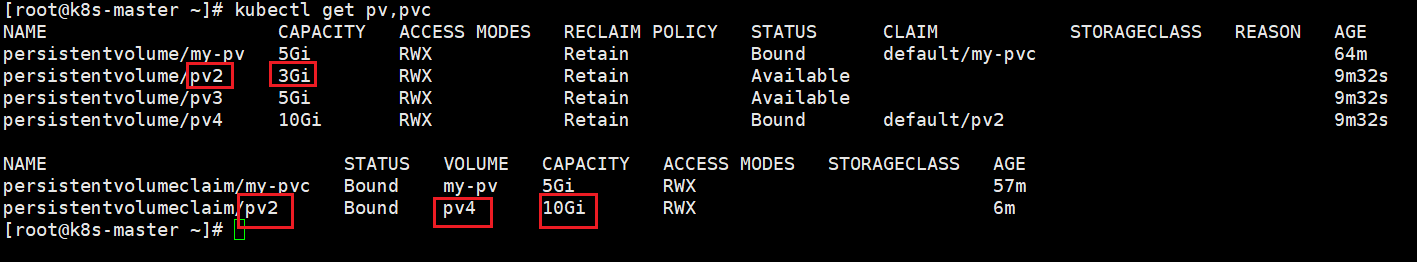

kubectl get pv,pvc

从上面pvc234-deployment.yaml 文件配置可以看到，配置文件指定的pvc是pv2，使用最大容量是8Gi，但是pv2的容量可以看到是3Gi，并不满足你要使用的容量，但是为了尽可能的分配给你，所以它将pv4指定了给你使用，pv4的容量是10Gi。

访问

kubectl get pod -o wide    #查看该pod对应的IP
curl 10.244.36.76        #可以看到结果是pv4目录下的内容
444

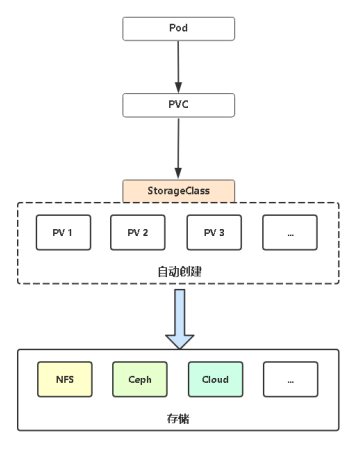

PV 动态供给（StorageClass）

PV静态供给明显的缺点是维护成本太高了！

因此，K8s开始支持PV动态供给，使用StorageClass对象实现。

支持动态供给的存储插件：https://kubernetes.io/docs/concepts/storage/storage-classes/

部署NFS实现自动创建PV插件：

git clone https://github.com/kubernetes-incubator/external-storage
cd nfs-client/deploy
kubectl apply -f rbac.yaml # 授权访问apiserver
kubectl apply -f deployment.yaml # 部署插件，需修改里面NFS服务器地址与共享目录
kubectl apply -f class.yaml # 创建存储类

kubectl get sc  # 查看存储类

nfs-client.zip

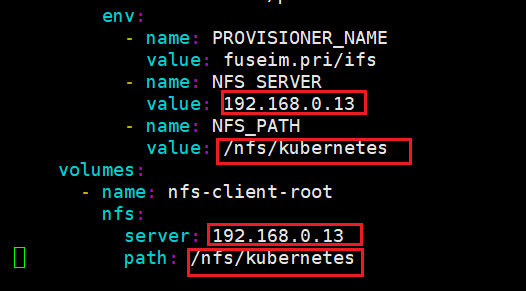

#修改deployment.yaml 修改里面NFS服务器地址与共享目录

vim sc-deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: sc-deployment
spec:
  selector:
    matchLabels:
      app: sc-nginx
  replicas: 3
  template:
    metadata:
      labels:
        app: sc-nginx
    spec:
      containers:
      - name: nginx
        image: nginx
        volumeMounts:
        - name: wwwroot
          mountPath: /usr/share/nginx/html
        ports:
        - containerPort: 80

      volumes:
      - name: wwwroot
        persistentVolumeClaim:
          claimName: nfs-pvc
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: nfs-pvc
spec:
  storageClassName: "managed-nfs-storage"  #在创建pvc时指定存储类名称
  accessModes:
    - ReadWriteMany
  resources:
    requests:
      storage: 12Gi
kubectl apply -f sc-deployment.yaml

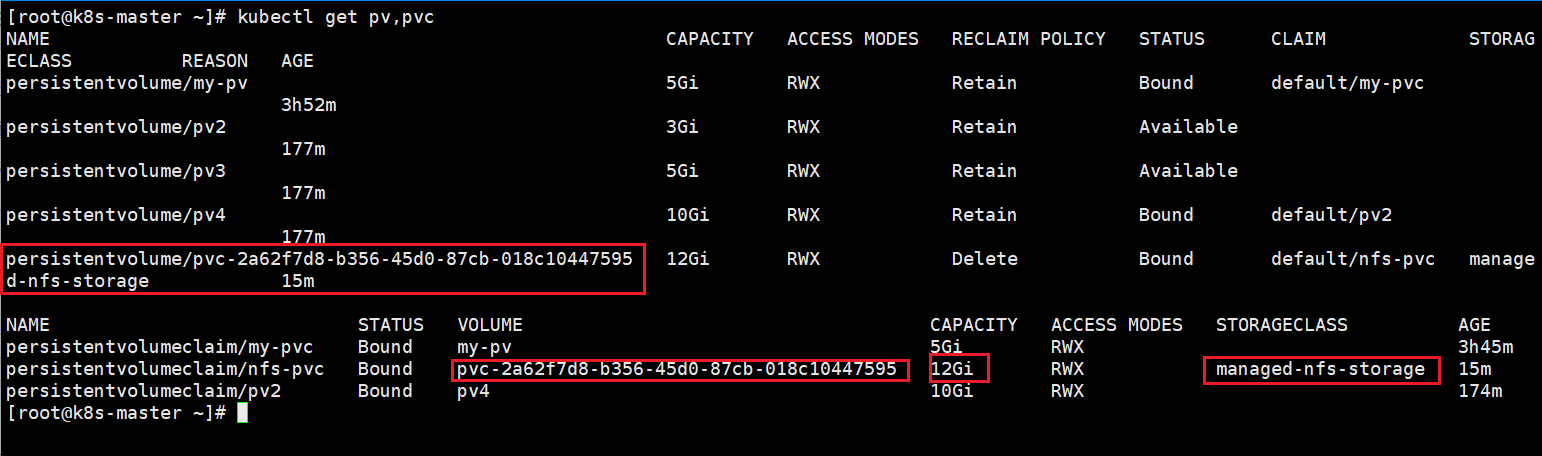

kubectl get pv,pvc

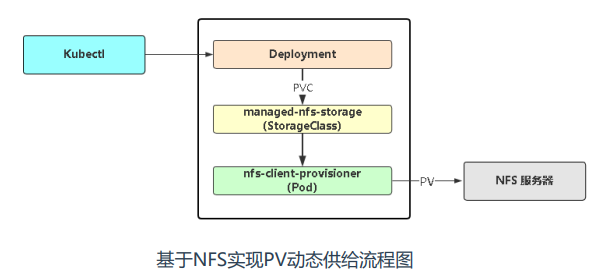

从上图可以看出当我们使用kubectl创建一个deployment时，它会请求managed-nfs-storage（nfs存储类），然后managed-nfs-storage调用nfs-client-provisioner插件(pod)，帮我们自动创建pv。

访问

#在nfs服务器共享目录下新建文件
cd /nfs/kubernetes/default-nfs-pvc-pvc-2a62f7d8-b356-45d0-87cb-018c10447595
echo sc > index.html
kubectl get pod -o wide
curl 10.244.169.142      #验证数据是否是新建的内容
sc

删除deployment

kubectl delete -f sc-deployment.yaml

在nfs服务器上的共享目录查看

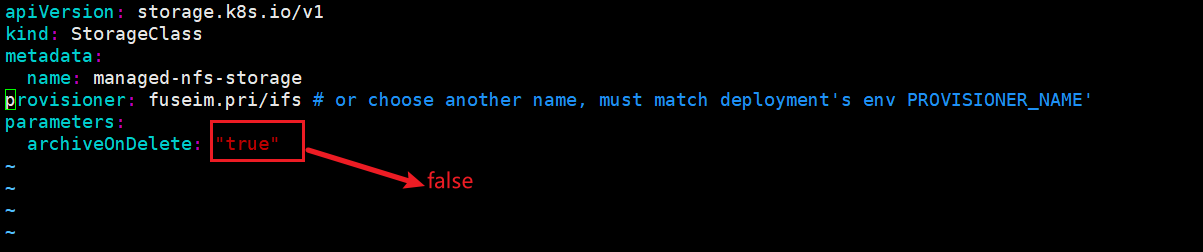

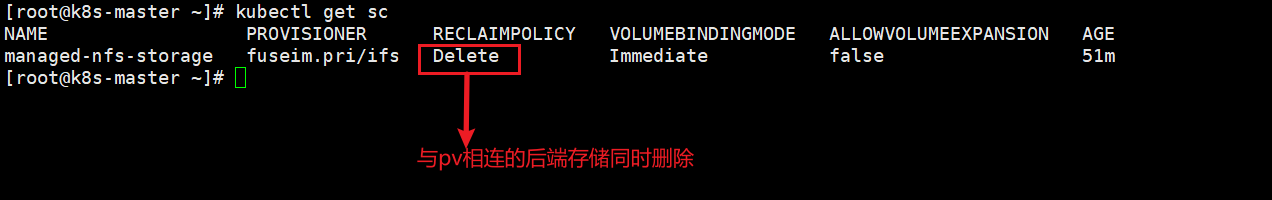

从上面可以看出，nfs的回收策略是deployment删除后端的存储也同时删除，但是当我们把deployment删除之后，数据共享目录还在，并没有删除，它只是帮我们把数据共享目录归档了，如果要删除需要修改class.yaml 配置文件中的archiveOnDelete为false，这时就会帮我们删除后端数据共享目录。

kubectl apply -f class.yaml  #更新配置
kubectl delete -f sc-deployment.yaml
kubectl apply -f sc-deployment.yaml    #删除再创建

#再次在nfs服务器共享目录下新建文件
cd /nfs/kubernetes/default-nfs-pvc-pvc-d5ca3b6e-7045-4868-8fdf-17063bc19e13
echo 123456 > index.html
kubectl get pod -o wide
curl 10.244.169.142      #验证数据是否是新建的内容
123456

#删除deployment后，验证在nfs服务器上查看是否删除了数据共享目录下的pv目录
kubectl delete -f sc-deployment.yaml

Q：PV与PVC什么关系？

A：一对一

Q：PVC与PV怎么匹配的？

A：访问模式和存储容量

Q：容量匹配策略

A：匹配就近的符合的容量（向上）

Q：存储容量是真的用于限制吗？

A：存储容量取决于后端存储，容量字段主要还是用于匹配

1、使用Ingress暴露应用对外访问

2、创建一个configmap，使用环境变量和数据卷方式引用

3、创建一个pv，再创建一个pod使用该pv

4、配置PV自动供给，再创建一个pod使用该pv

注：自由发挥，实现需求即可
