service对外暴露你的应用

1965字约7分钟

2024-09-29

Service是什么与Service存在的意义

Service引入主要是解决Pod的动态变化，提供统一访问入口：

  • 防止Pod失联，准备找到提供同一个服务的Pod（服务发现）

  • 定义一组Pod的访问策略（负载均衡）

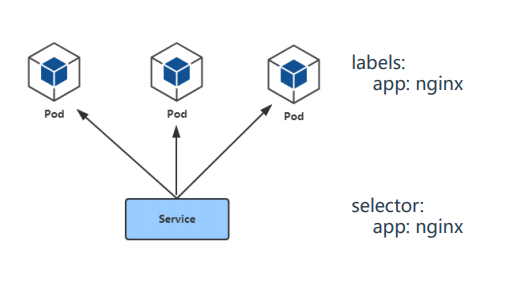

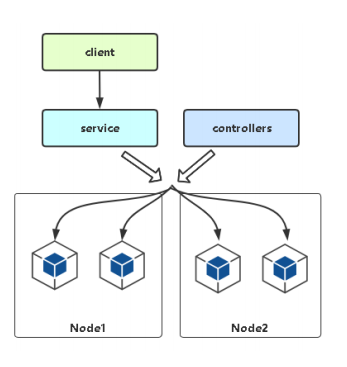

Pod与Service的关系

  • Service通过标签关联一组Pod

  • Service使用iptables或者ipvs为一组Pod提供负载均衡能力

Service定义与创建

vim service.yaml

apiVersion: v1
kind: Service
metadata:
  labels:
    app: web
  name: web
spec:
  type: ClusterIP # 服务类型
  ports:
  - port: 80 # Service端口
    protocol: TCP # 协议
    targetPort: 80 # 容器端口
  selector:
    app: web # 指定关联Pod的标签
#创建service：
kubectl apply -f service.yaml
#查看service：
kubectl get service
#查看service关联一组pod的IP
kubectl get endpoints

Service三种类型

  • ClusterIP：集群内部使用

  • NodePort：对外暴露应用（集群外）

  • LoadBalancer：对外暴露应用，适用公有云

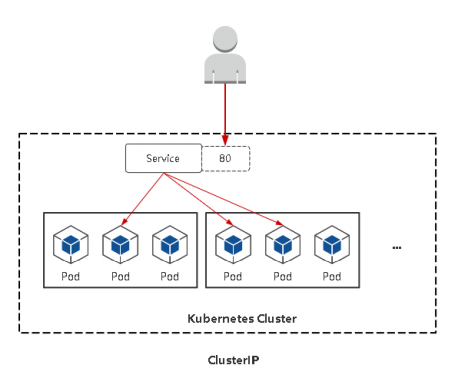

ClusterIP：默认，分配一个稳定的IP地址，即VIP，只能在集群内部访问。

vim service.yaml

apiVersion: v1
kind: Service
metadata:
  labels:
    app: web
  name: web
spec:
  type: ClusterIP # 服务类型
  ports:
  - port: 80 # Service端口
    protocol: TCP # 协议
    targetPort: 80 # 容器端口
  selector:
    app: web # 指定关联Pod的标签

访问

kubectl apply -f service.yaml
kubectl get svc
curl 10.107.214.48    #访问集群内部暴露的service的IP及端口

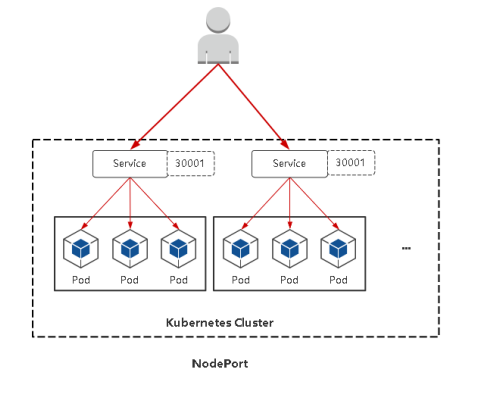

NodePort：在每个节点上启用一个端口来暴露服务，可以在集群 外部访问。也会分配一个稳定内部集群IP地址。 访问地址：<任意NodeIP>: 端口范围：30000-32767

vim service-node.yaml

apiVersion: v1
kind: Service
metadata:
  labels:
    app: web
  name: web
spec:
  type: NodePort # 服务类型
  ports:
  - port: 80 # Service端口
    protocol: TCP # 协议
    targetPort: 80 # 容器端口
    nodePort: 30009    #nodeport暴露的端口
  selector:
    app: web # 指定关联Pod的标签

访问

kubectl apply -f service-node.yaml
kubectl get svc
http://192.168.1.12:30009/  #访问集群外部节点IP以及暴露的端口

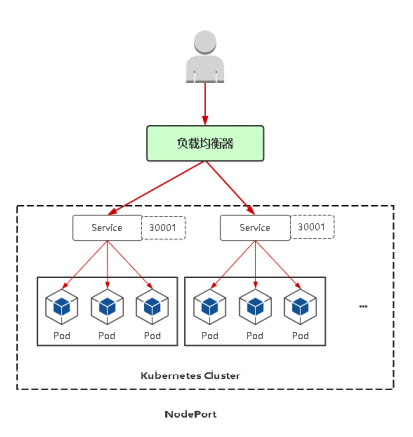

NodePort：会在每台Node上监听端口接收用户流量，在实际情 况下，对用户暴露的只会有一个IP和端口，那这么多台Node该使 用哪台让用户访问呢？

这时就需要前面加一个公网负载均衡器为项目提供统一访问入口了。

负载均衡器：

  • 开源：nginx、lvs、haproxy

  • 公有云：SLB

upstream demo {
	server 192.168.0.11:30008;
	server 192.168.0.12:30008;
}
upstream demo2 {
	server 192.168.0.13:30009;
	server 192.168.0.14:30009;
}
upstream demo3 {
	server 192.168.0.15:30010;
	server 192.168.0.16:30010;
}
server {
	server_name a.xxx.com;
	location / {
		proxy_pass http://demo;
	}
}
server {
	server_name b.xxx.com;
	location / {
		proxy_pass http://demo2;
	}
}
server {
	server_name c.xxx.com;
	location / {
		proxy_pass http://demo3;
	}
}

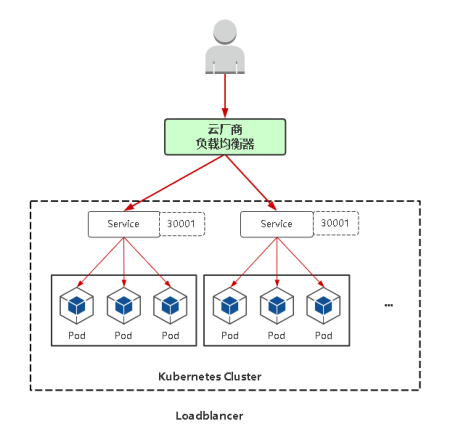

LoadBalancer：与NodePort类似，在每个节点上启用一个端口来暴 露服务。除此之外，Kubernetes会请求底层云平台（例如阿里云、腾 讯云、AWS等）上的负载均衡器，将每个Node （[NodeIP]:[NodePort]）作为后端添加进去。

Service代理模式

Service的底层实现主要有iptables和ipvs二种网络模式，决定了如何转发流量

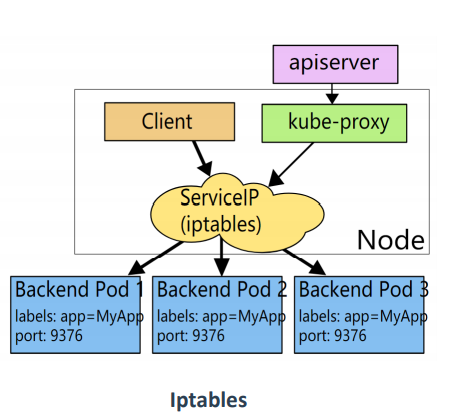

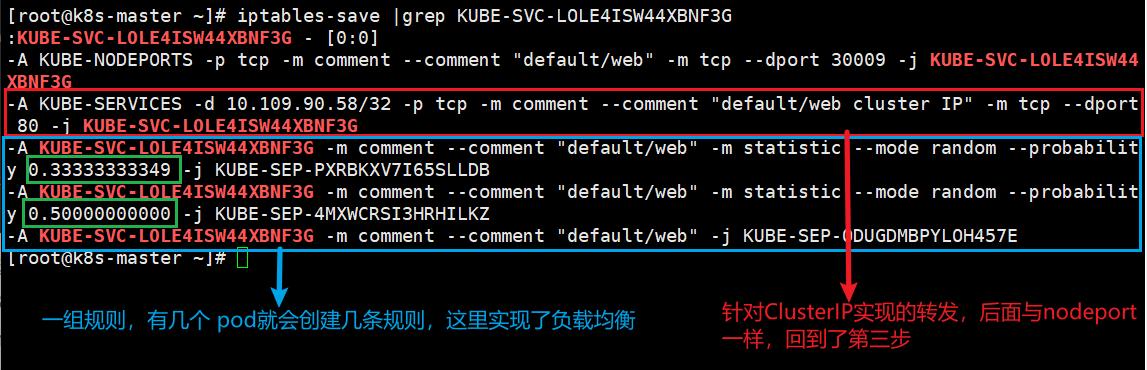

基于iptables实现负载均衡的一个过程

1、在浏览器访问 http://192.168.0.11:30009/

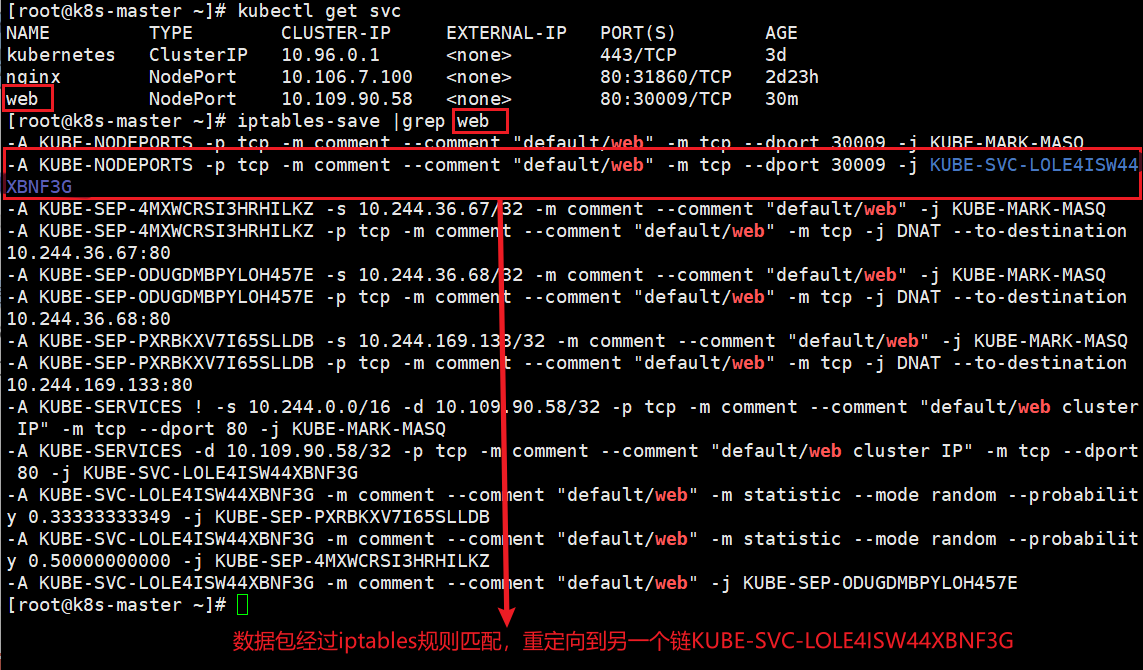

2.数据包经过iptables规则匹配，重定向到另一个链KUBE-SVC-LOLE4ISW44XBNF3G

-A KUBE-NODEPORTS -p tcp -m comment --comment "default/web" -m tcp --dport 30009 -j KUBE-SVC-LOLE4ISW44XBNF3G

3.一组规则，有几个pod就会创建几条规则，这里实现了负载均衡 （概率1/3，1/2，1）

-A KUBE-SVC-LOLE4ISW44XBNF3G -m comment --comment "default/web" -m statistic --mode random --probability 0.33333333349 -j KUBE-SEP-PXRBKXV7I65SLLDB

-A KUBE-SVC-LOLE4ISW44XBNF3G -m comment --comment "default/web" -m statistic --mode random --probability 0.50000000000 -j KUBE-SEP-4MXWCRSI3HRHILKZ

-A KUBE-SVC-LOLE4ISW44XBNF3G -m comment --comment "default/web" -j KUBE-SEP-ODUGDMBPYLOH457E

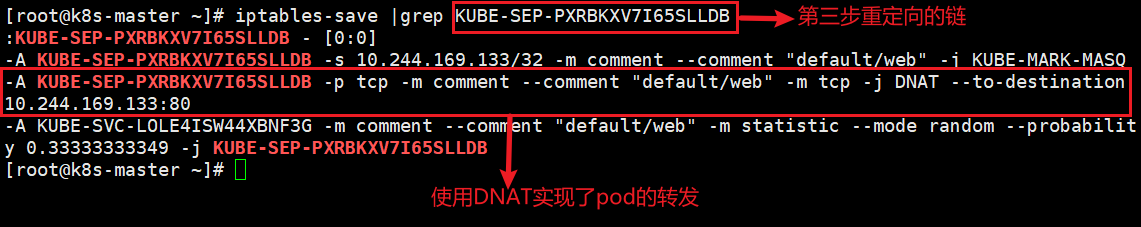

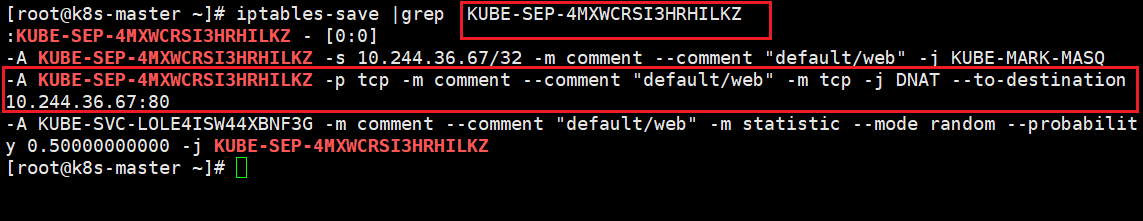

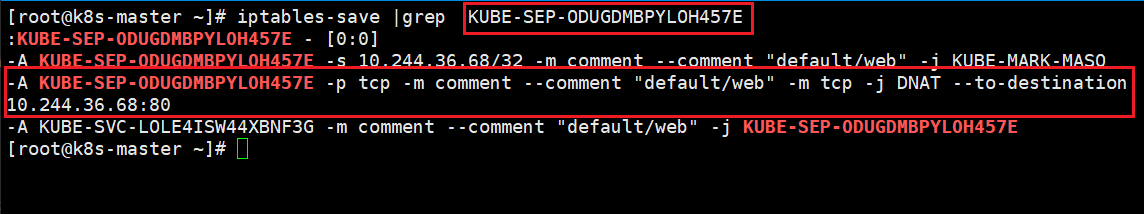

4.使用DNAT转发到具体的pod

-A KUBE-SEP-PXRBKXV7I65SLLDB -p tcp -m comment --comment "default/web" -m tcp -j DNAT --to-destination 10.244.169.133:80

-A KUBE-SEP-4MXWCRSI3HRHILKZ -p tcp -m comment --comment "default/web" -m tcp -j DNAT --to-destination 10.244.36.67:80

-A KUBE-SEP-ODUGDMBPYLOH457E -p tcp -m comment --comment "default/web" -m tcp -j DNAT --to-destination 10.244.36.68:80

针对ClusterIP实现的转发，后面与nodeport一样，回到了上面的第三步

-A KUBE-SERVICES -d 10.109.90.58/32 -p tcp -m comment --comment "default/web cluster IP" -m tcp --dport 80 -j KUBE-SVC-LOLE4ISW44XBNF3G

kubeadm方式修改ipvs模式：

kubectl edit configmaps kube-proxy -n kube-system
#搜索mode，添加ipvs，修改完保存
  mode: "ipvs"
#删除node1节点proxy的pod,重新生成新的pod
kubectl delete pod kube-proxy-lzjgg -n kube-system
kubectl get pod -o wide -n kube-system

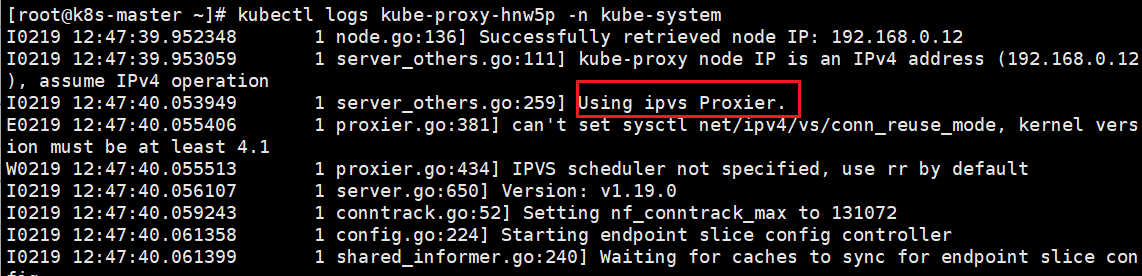

kubectl logs kube-proxy-hnw5p -n kube-system

注： 1、kube-proxy配置文件以configmap方式存储 2、如果让所有节点生效，需要重建所有节点kube-proxy pod

在node1节点上安装ipvsadm工具

yum -y install ipvsadm

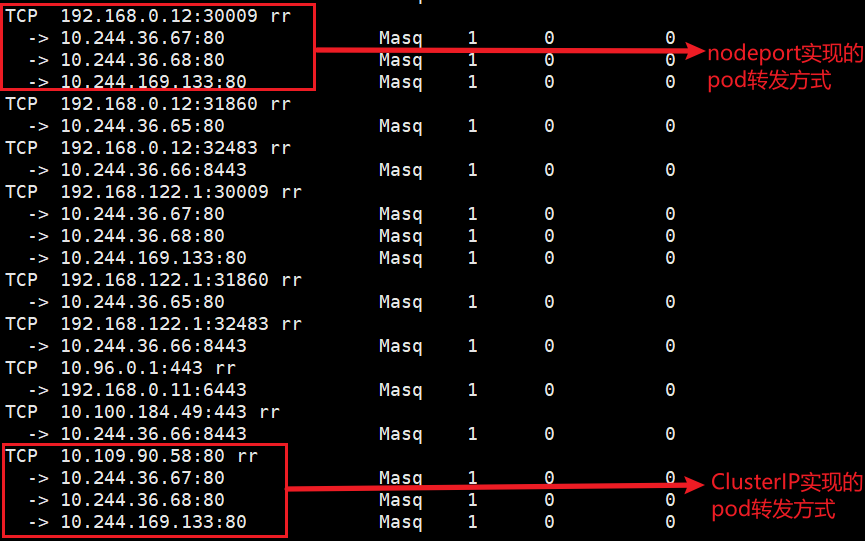

ipvsadm -L -n

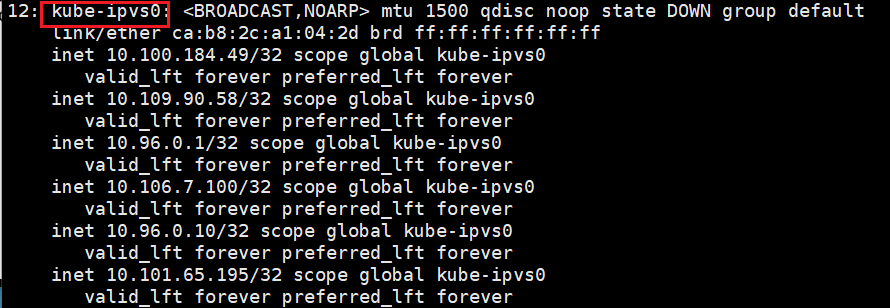

ip a

二进制方式修改ipvs模式：

vi kube-proxy-config.yml

mode: ipvs

ipvs:

scheduler: "rr“

systemctl restart kube-proxy

注：参考不同资料，文件名可能不同

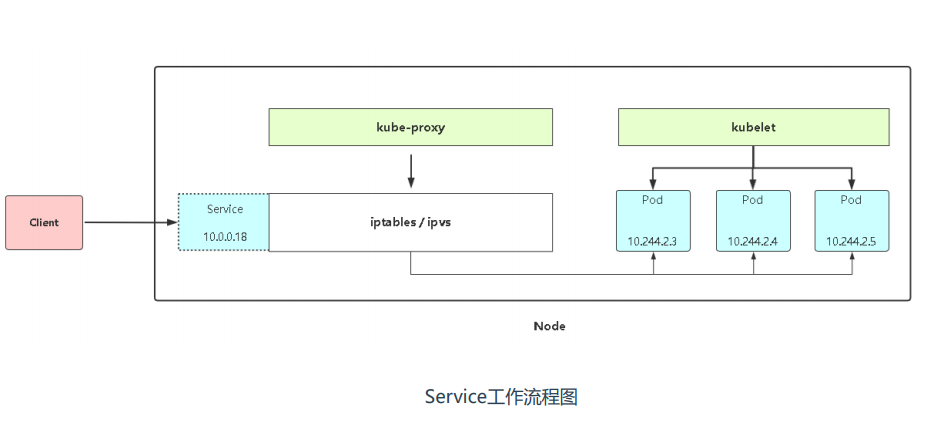

流程包流程：客户端 ->NodePort/ClusterIP（iptables/Ipvs负载均衡规则） -> 分布在各节点Pod

查看负载均衡规则：

  • iptables模式
iptables-save |grep
  • ipvs模式
ipvsadm -L -n

当一个客户端访问service的时候，经过iptables/ipvs进行负载均衡，负载到后端的pod上，iptables/ipvs的规则是由kube-proxy去创建的。

当出现问题的时候，应该先检查的service的配置的是不是对的（标签端口等等），再检查kube-proxy是不是正常的，有没有创建对应的iptables/ipvs规则。

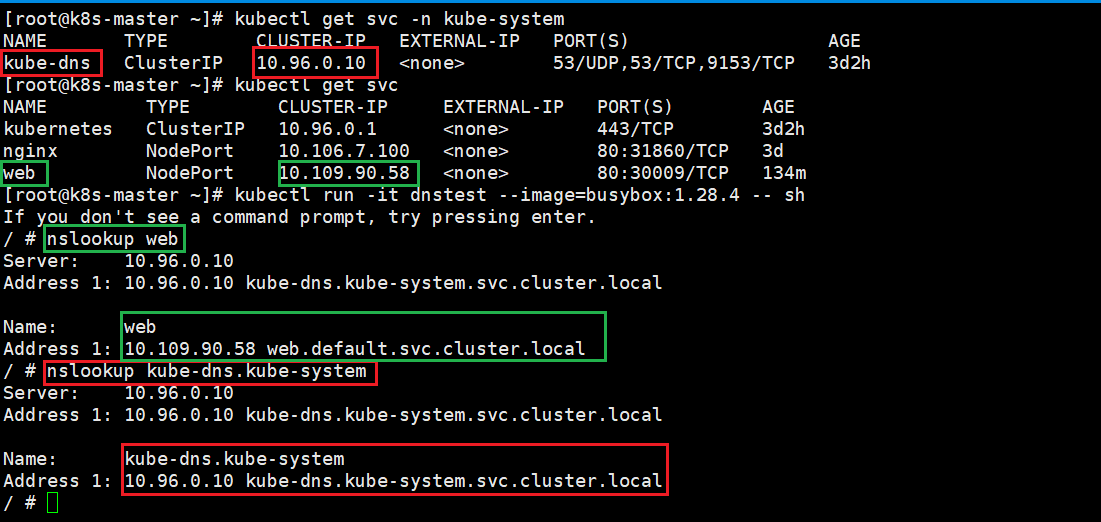

Service DNS名称

CoreDNS：是一个DNS服务器，Kubernetes默认采用，以Pod部署在集群中，CoreDNS服 务监视Kubernetes API，为每一个Service创建DNS记录用于域名解析。

CoreDNS YAML文件：

https://github.com/kubernetes/kubernetes/tree/master/cluster/addons/dns/coredns

ClusterIP A记录格式：<service-name>.<namespace-name>.svc.cluster.local

示例：my-svc.my-namespace.svc.cluster.local

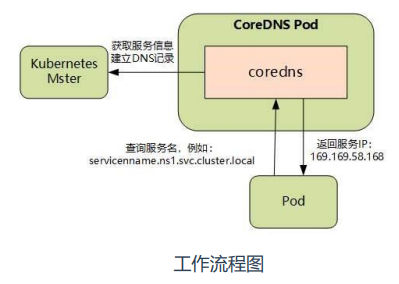

当我们在pod内做nslookup(dns)解析时，它会请求coredns pod，coredns里面存放了从k8smaster中获取的service对应的dns记录，就会帮你解析成对应service的IP。

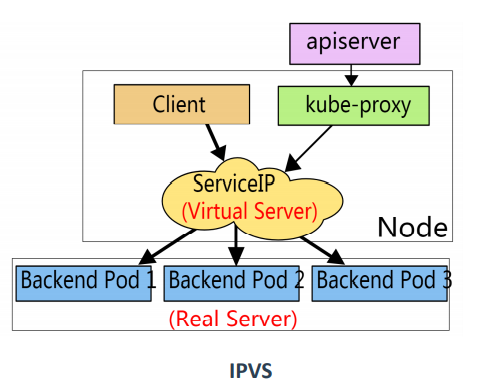

Iptables VS IPVS

Iptables：

  • 灵活，功能强大

  • 规则遍历匹配和更新，呈线性时延

IPVS：

  • 工作在内核态，有更好的性能

  • 调度算法丰富：rr，wrr，lc，wlc，ip hash...

生产环境建议使用IPVS

1、创建一个deployment 副本数 3，然后滚动更新镜像版本，并记录这个更新记录，最后再回滚到上一个版本

vim web-deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: web-deployment
  namespace: default
spec:
  replicas: 3 # Pod副本预期数量
  selector:
    matchLabels:
      app: web
  template:
    metadata:
      labels:
        app: web # Pod副本的标签
    spec:
      containers:
      - name: web
        image: nginx:1.15
kubectl apply -f web-deployment.yaml
#通过命令更新镜像，指定--record参数会将这条命令记录到历史版本记录中，方便回滚到对应的版本
kubectl set image deploy web-deployment web=nginx:1.16 --record
kubectl get pod -o wide
curl  -I10.244.169.140   #验证是否是nginx1.16版本
kubectl rollout history deployment web-deployment  #查看历史版本记录
kubectl rollout undo deployment web-deployment  #默认回滚到上一个版本
kubectl get pod -o wide    #查看pod的IP
curl -I 10.244.36.76   #验证是否回滚到nginx1.15版本

2、给一个应用扩容副本数为3

kubectl scale deployment web-deployment --replicas=6
kubectl get pod

3、创建一个pod，其中运行着nginx、redis、memcached 3个容器

vim nginx-redis-memcached.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-redis-memcached
  namespace: default
spec:
  replicas: 1 # Pod副本预期数量
  selector:
    matchLabels:
      app: web
  template:
    metadata:
      labels:
        app: web # Pod副本的标签
    spec:
      containers:
      - name: nginx
        image: nginx
      containers:
      - name: redis
        image: redis
      containers:
      - name: memcached
        image: memcached

验证查看

kubectl apply -f nginx-redis-memcached.yaml
kubectl get pod
kubectl exec -it web-deployment-7c6bf5fdf8-8m2gm nginx -- bash
kubectl exec -it web-deployment-7c6bf5fdf8-8m2gm redis -- bash
kubectl exec -it web-deployment-7c6bf5fdf8-8m2gm memcached -- bash

4、给一个pod创建service，并可以通过ClusterIP/NodePort访问

vim service-node.yaml

apiVersion: v1
kind: Service
metadata:
  labels:
    app: web
  name: web
spec:
  type: NodePort # 服务类型
  ports:
  - port: 80 # Service端口
    protocol: TCP # 协议
    targetPort: 80 # 容器端口
    nodePort: 30009    #nodeport暴露的端口
  selector:
    app: web # 指定关联Pod的标签

验证查看

kubectl apply -f service-node.yaml
kubectl get svc
curl  -I 10.105.40.240   #访问集群内部service IP
http://192.168.0.12:30009/    #访问任意node节点IP加30009端口

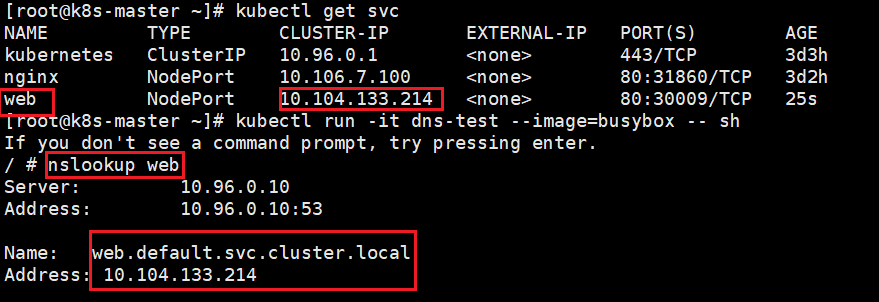

5、创建deployment和service，使用busybox容器nslookup解析service

kubectl run -it dns-test --image=busybox -- sh

注：自由发挥，实现需求即可
