基于jenkins构建微服务发布平台

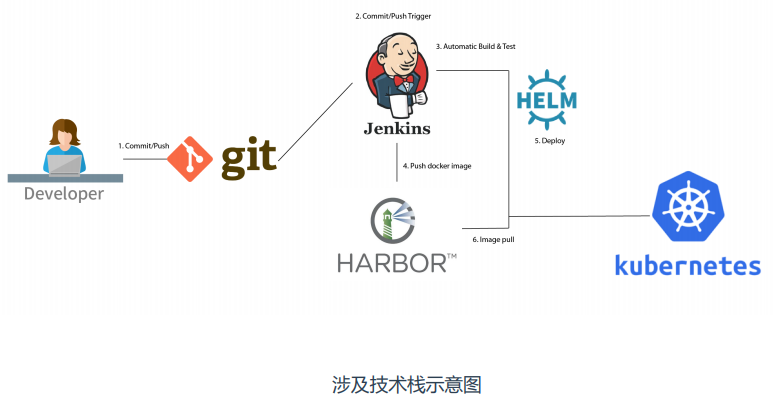

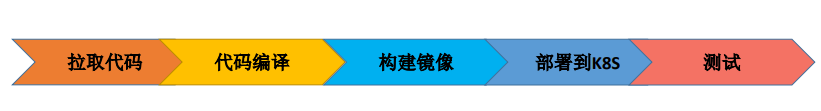

发布流程设计
准备基础环境：Harbor、Gitlab、Jenkins
Harbor镜像仓库
项目地址：https://github.com/goharbor/harbor
1.安装docker与docker-compose
2.解压离线包部署
# tar zxvf harbor-offline-installer-v2.0.0.tgz
# cd harbor
# cp harbor.yml.tmpl harbor.yml
# vi harbor.yml
hostname: 192.168.0.14
https: # 先注释https相关配置
harbor_admin_password: Harbor12345
# ./prepare
# ./install.sh --with-chartmuseum
# docker-compose ps- 在Jenkins主机配置Docker可信任，如果是HTTPS需要拷贝证书
由于habor未配置https，还需要在docker配置可信任。
# cat /etc/docker/daemon.json
{"registry-mirrors": ["https://b9pmyelo.mirror.aliyuncs.com"],
"insecure-registries": ["192.168.0.12"]
}
# systemctl restart dockerGitlab代码仓库

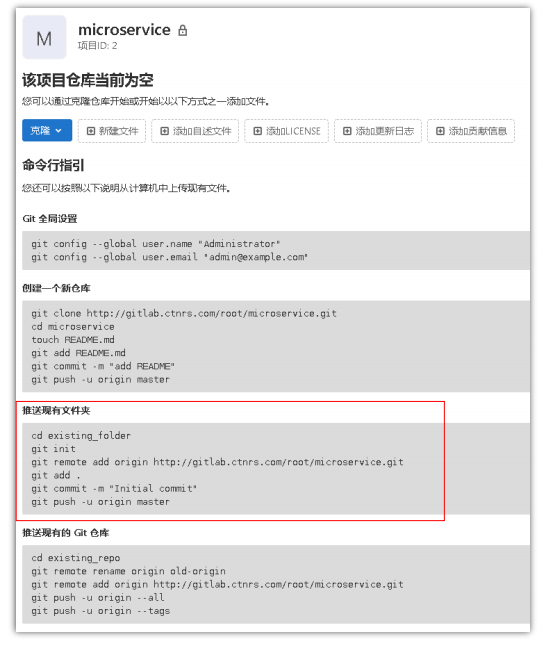

在Gitlab创建一个项目，然后提交微服务项目代码。
如果没有Gitlab可以使用Docker启动一个：
mkdir /opt/gitlab
GITLAB_HOME=/opt/gitlab # 数据持久化目录
docker run --detach \
--publish 443:443 \
--publish 88:80 \
--publish 2222:22 \
--name gitlab \
--restart always \
--volume $GITLAB_HOME/config:/etc/gitlab \
--volume $GITLAB_HOME/logs:/var/log/gitlab \
--volume $GITLAB_HOME/data:/var/opt/gitlab \
gitlab/gitlab-ce:latest访问地址：http://IP:88
初次会先设置管理员密码 ，然后登陆，默认管理员用户名 root，密码就是刚设置的。
Jenkins 发布系统
Jenkins是一款开源 CI&CD 系统，用于自动化各种任务，包括构建、测试和部署。
Jenkins官方提供了镜像：https://hub.docker.com/r/jenkins/jenkins
使用Deployment来部署这个镜像，会暴露两个端口：8080 Web访问端口，50000 Slave通 信端口，容器启动后Jenkins数据存储在/var/jenkins_home目录，所以需要将该目录使用 PV持久化存储。
配置PV持久化存储：
1、部署NFS共享服务器
#安装nfs安装包（每个k8s节点都要安装）
yum install nfs-utils2、找一个节点作为NFS共享存储服务器
#创建nfs共享目录
mkdir -p /ifs/kubernetes/jenkins-data
#修改nfs配置文件
vim /etc/exports
/ifs/kubernetes 192.168.0.0/24(rw,no_root_squash)
#启动nfs并加入开机自启
systemctl start nfs
systemctl enable nfs
#在别的节点验证是否能挂载成功
mount -t nfs 192.168.0.13:/ifs/kubernetes /mnt/
umount /mnt/3、为Jenkins准备PV
#vi pv.yaml
apiVersion: v1
kind: PersistentVolume
metadata:
name: pv0001
spec:
capacity:
storage: 5Gi
accessModes: ["ReadWriteOnce"]
nfs:
path: /ifs/kubernetes/jenkins-data
server: 192.168.0.13
#kubectl apply -f pv.yaml在k8s中部署jenkins
kubectl apply -f jenkins.yml先安装后面所需的插件：
Jenkins下载插件默认服务器在国外，会比较慢，建议修改国内源：
# 进入到nfs共享目录
cd /ifs/kubernetes/jenkins-data
sed -i 's/https:\/\/updates.jenkins.io\/download/https:\/\/mirrors.tuna.tsinghua.edu.cn\/jenkins/g' default.json
sed -i 's/http:\/\/www.google.com/https:\/\/www.baidu.com/g' default.json
# 删除pod重建，pod名称改成你实际的
kubectl delete pod jenkins-d58f4db66-9cthj -n ops管理Jenkins->系统配置-->管理插件-->分别搜索Git Parameter/Git/Pipeline/kubernetes/Config File Provider， 选中点击安装。
Git：拉取代码
Git Parameter：Git参数化构建
Pipeline：流水线
kubernetes：连接Kubernetes动态创建Slave代理
Config File Provider：存储配置文件
Extended Choice Parameter：扩展选择框参数，支持多选
Jenkins在K8s中动态创建代理

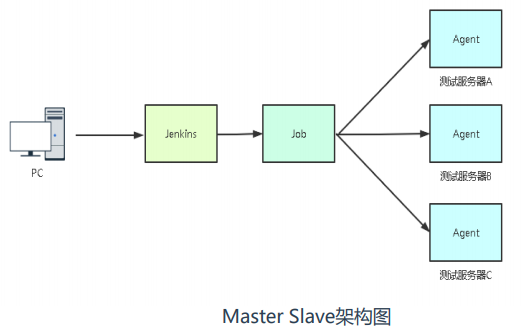

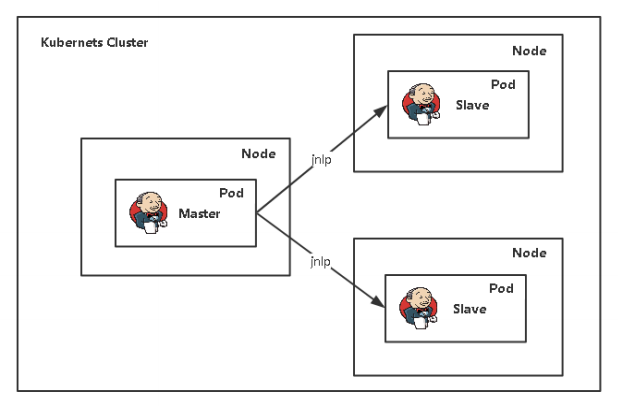

Jenkins主从架构介绍
Jenkins Master/Slave架构，Master（Jenkins本身）提供Web页面 让用户来管理项目和从节点（Slave），项目任务可以运行在Master 本机或者分配到从节点运行，一个Master可以关联多个Slave，这样 好处是可以让Slave分担Master工作压力和隔离构建环境。
当触发Jenkins任务时，Jenkins会调用Kubernetes API 创建Slave Pod，Pod启动后会连接Jenkins，接受任务 并处理。
Kubernetes插件配置
Kubernetes插件：用于Jenkins在Kubernetes集群中运行动态代理
插件介绍：https://github.com/jenkinsci/kubernetes-plugin

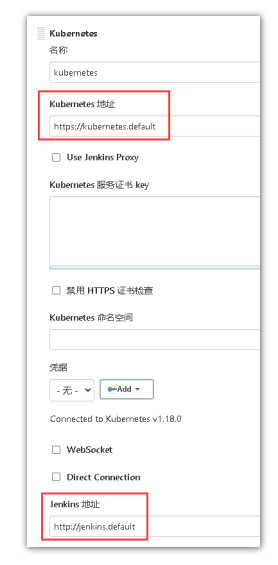

配置插件：管理Jenkins->管理Nodes和云->管理云->添加Kubernetes
自定义Jenkins Slave镜像
构建salve镜像
unzip jenkins-slave.zip
cd jenkins-slave/课件目录里涉及六个文件：

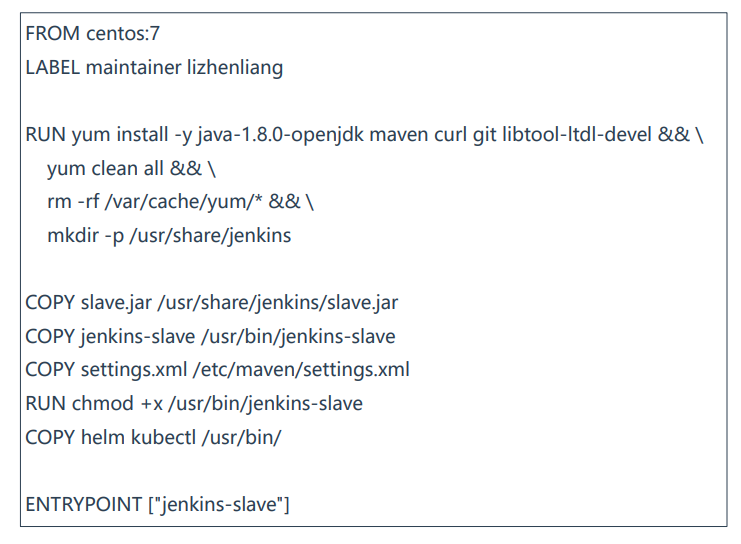

Dockerfile：构建镜像
jenkins-slave：shell脚本启动slave.jar，下载地址：https://github.com/jenkinsci/docker-jnlpslave/blob/master/jenkins-slave
settings.xml：修改maven官方源为阿里云源
slave.jar：agent程序，接受master下发的任务，下载地址:http://jenkinsip:port/jnlpJars/slave.jar
helm和kubectl客户端工具

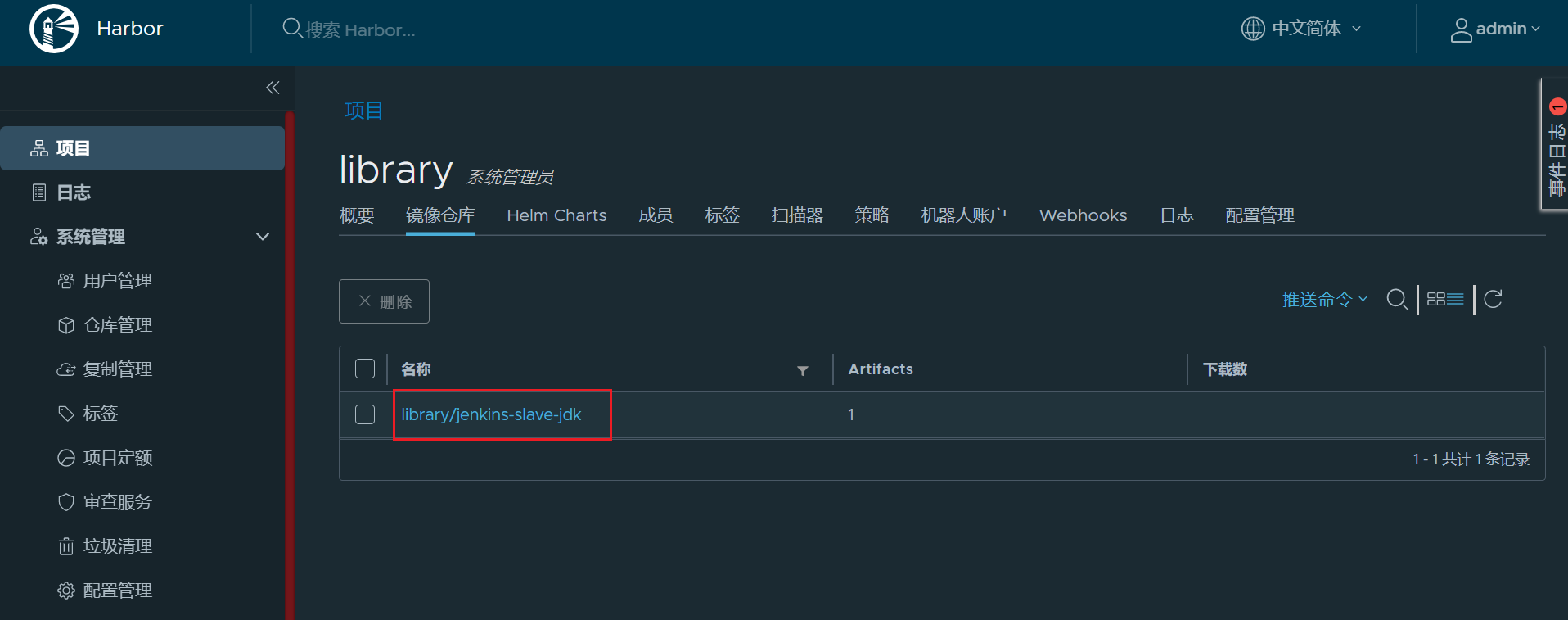

构建并推送到镜像仓库：
docker build -t 192.168.0.14/library/jenkins-slave-jdk:1.8 .
docker push 192.168.0.14/library/jenkins-slave-jdk:1.8
测试主从架构是否正常
新建项目->流水线->Pipeline脚本（可生成示例）
pipeline {
agent {
kubernetes {
label "jenkins-slave"
yaml '''
apiVersion: v1
kind: Pod
metadata:
name: jenkins-slave
spec:
containers:
- name: jnlp
image: "192.168.0.14/library/jenkins-slave-jdk:1.8"
'''
}
}
stages {
stage('Main') {
steps {
sh 'hostname'
}
}
}
}Jenkins Pipeline流水线

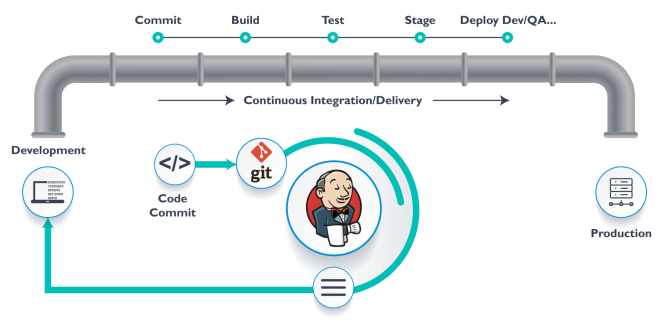

Jenkins Pipeline 介绍
Jenkins Pipeline是一套运行工作流框架，将原本独立运行单个或者多个节点的任 务链接起来，实现单个任务难以完成的复杂流程编排和可视化。
Jenkins Pipeline是一套插件，支持在Jenkins中实现持续集成和持续交付；
Pipeline通过特定语法对简单到复杂的传输管道进行建模；
Jenkins Pipeline的定义被写入一个文本文件，称为Jenkinsfile。

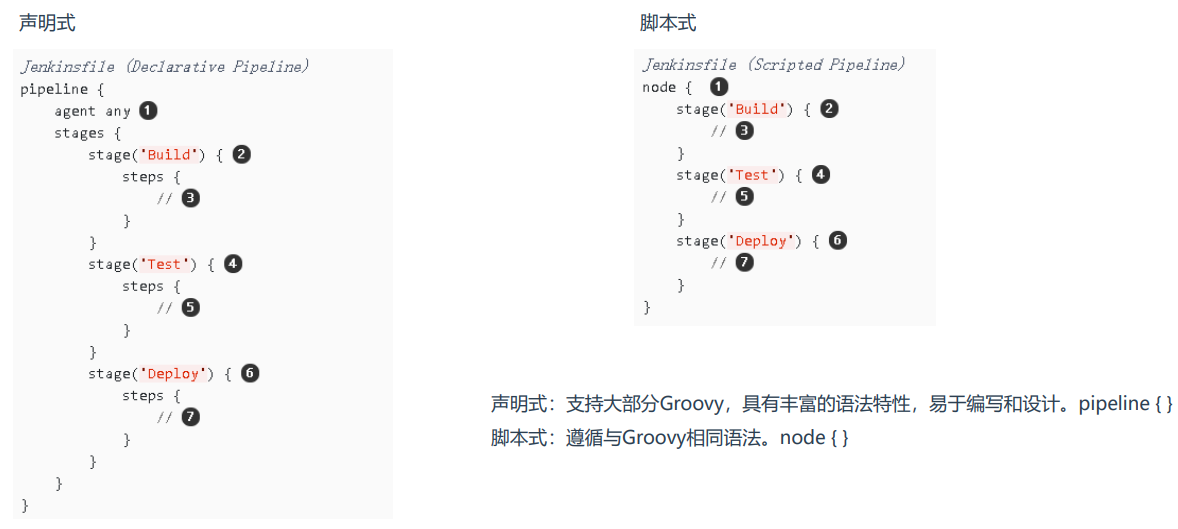

Jenkins Pipeline 语法

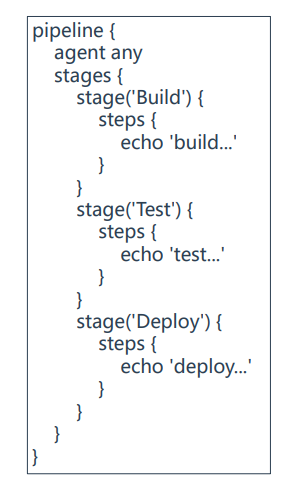

Jenkins Pipeline 示例
Stages 是 Pipeline 中最主要的组成部分，Jenkins 将会按照 Stages 中描述的顺序 从上往下的执行。
Stage：阶段，一个 Pipeline 可以划分为若干个 Stage，每个 Stage 代表一组操作， 比如：Build、Test、Deploy
Steps：步骤，Steps 是最基本的操作单元，可以是打印一句话，也可以是构建一 个 Docker 镜像，由各类 Jenkins 插件提供，比如命令：sh ‘mvn'，就相当于我 们平时 shell 终端中执行 mvn命令一样。
流水线自动发布微服务项目
发布需求

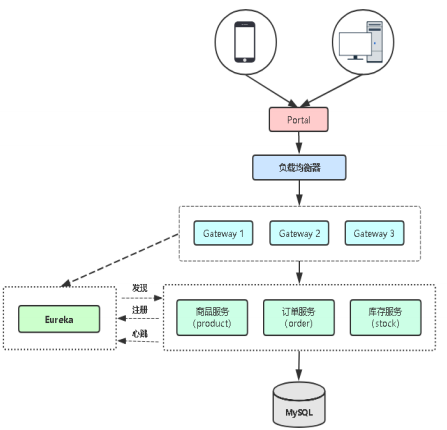

在将微服务项目自动化部署到K8s平台会有这些需求：
尽量完全自动化部署，无需过多人工干预
可以选择升级某个、某些微服务
在部署、升级微服务时，可对微服务某些特性做配置，例如命名 空间、副本数量

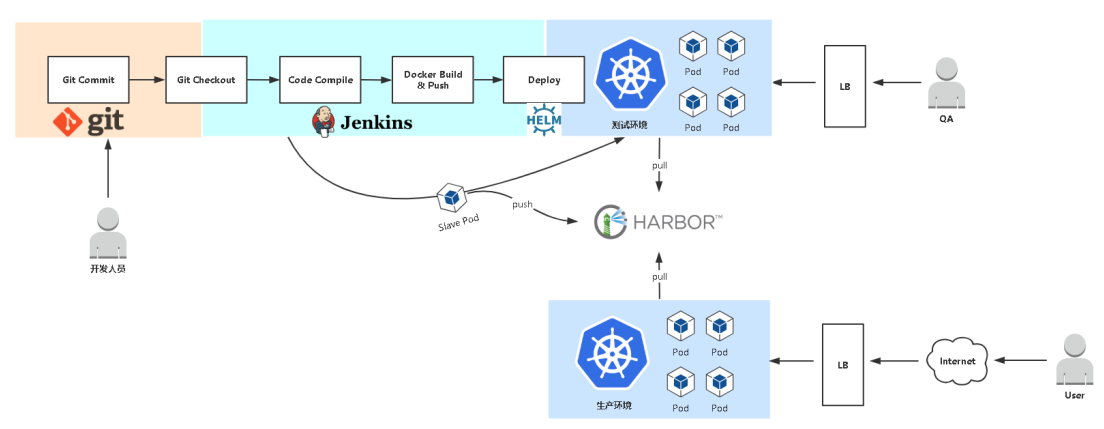

实现思路
Pipeline编写思路：
在微服务架构中，会涉及几个、几十个微服务，如果每个服务都创建一个item，势必 给运维维护成本增加很大，因此需要编写一个通用Pipeline脚本，将这些微服务部署 差异化部分使用Jenkins参数化，人工交互确认发布的微服务、环境配置等。 但这只是解决用户交互层面，在K8s实际部署项目用YAML创建对应资源，现在问题是 如何接收用户交互参数，自动化生成YAML文件，这就会用到Helm完成YAML文件高 效复用和微服务部署。
部署一个微服务项目，每个微服务的差异化部分在哪里？
服务名称
代码版本
镜像
端口
副本数
标签
域名
编写Pipeline流水线脚本

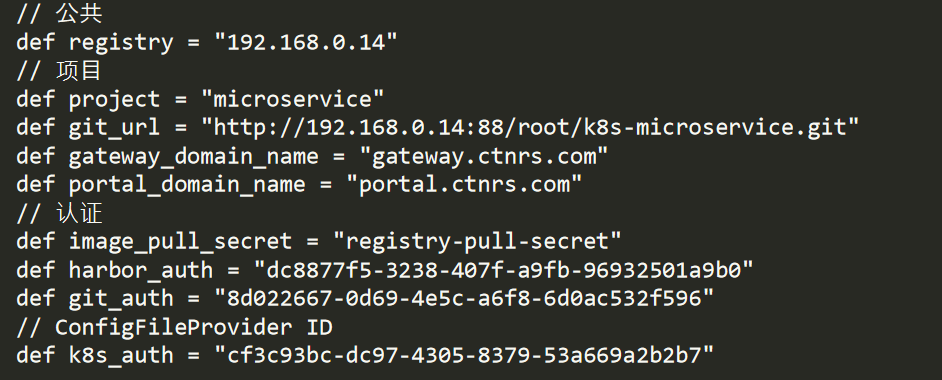

对于课件中的Pipeline脚本，重点修改这几个变量：

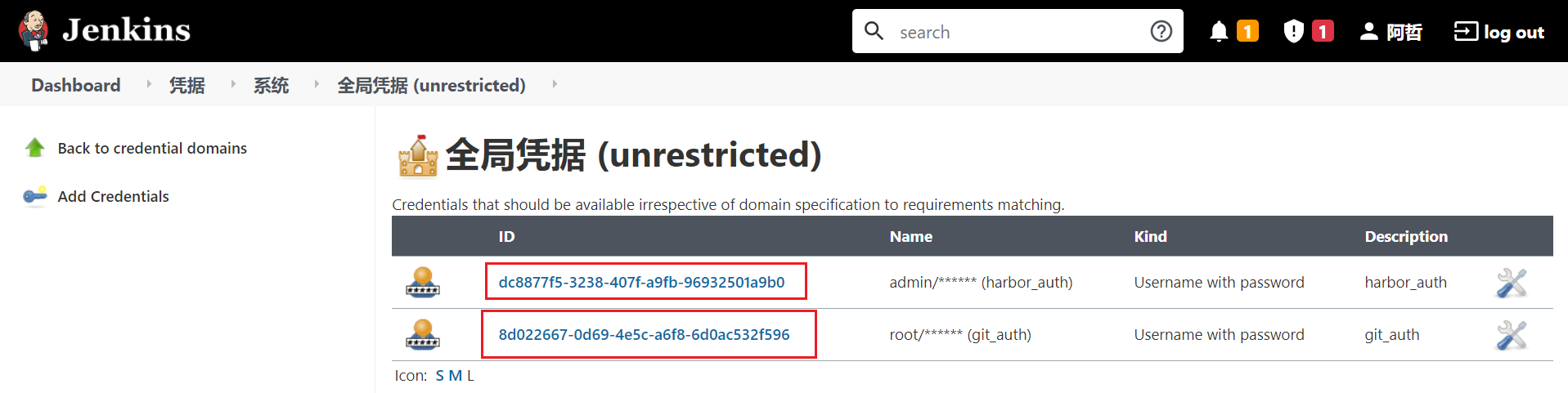

1、将harbor认证和gitlab认证保存到Jenkins凭据
管理Jenkins->安全-->管理凭据->Jnekins->添加凭据->Username with password
分别添加连接gitlab和harbor的用户名到Jenkins凭据，然后获取该凭据ID替换到脚本中docker_registry_auth和git_auth变量的值。
2、将kubeconfig存储在Jenkins，用于slave镜像里kubectl连接k8s集群

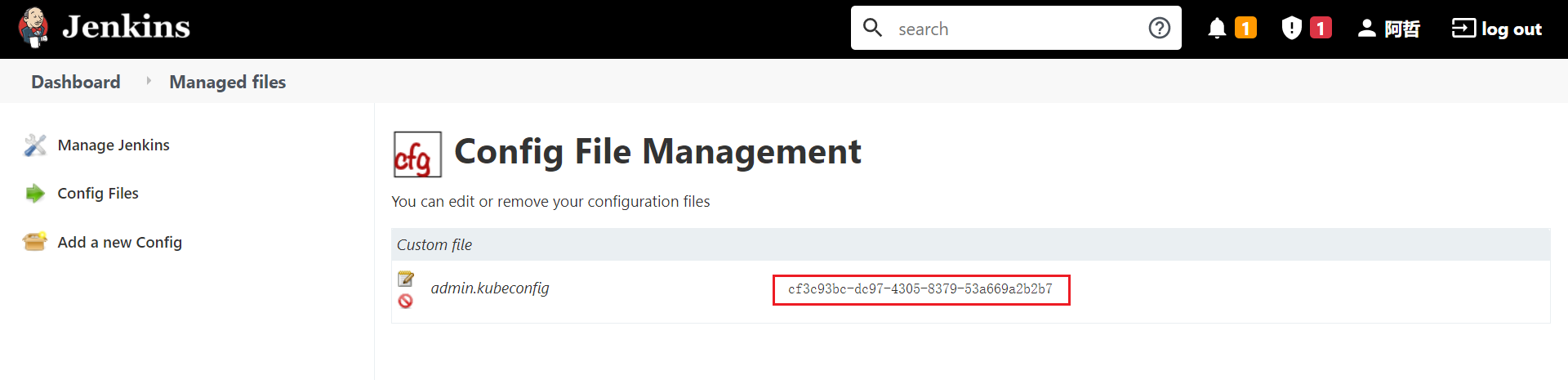

管理Jenkins-> Managed files->Add->Custom file ->Content字段内容是kubeconfig（kubeadm部署k8s默认路径在master节点 /root/.kube/config，如果你是二进制部署，需要自己生成，参考下面），然后复制ID替换上述脚本中k8s_auth变量的值。
说明：将kubectl、helm工具封装到Slave镜像中，并通过Config File Provider插件存储连接K8s集群的kubeconfig认证文件，然后挂载到 Slave容器中，这样就能用kubectl apply deploy.yaml --kubeconfig=config管理K8s应用了，为提高安全性，kubeconfig文件可分配权限。

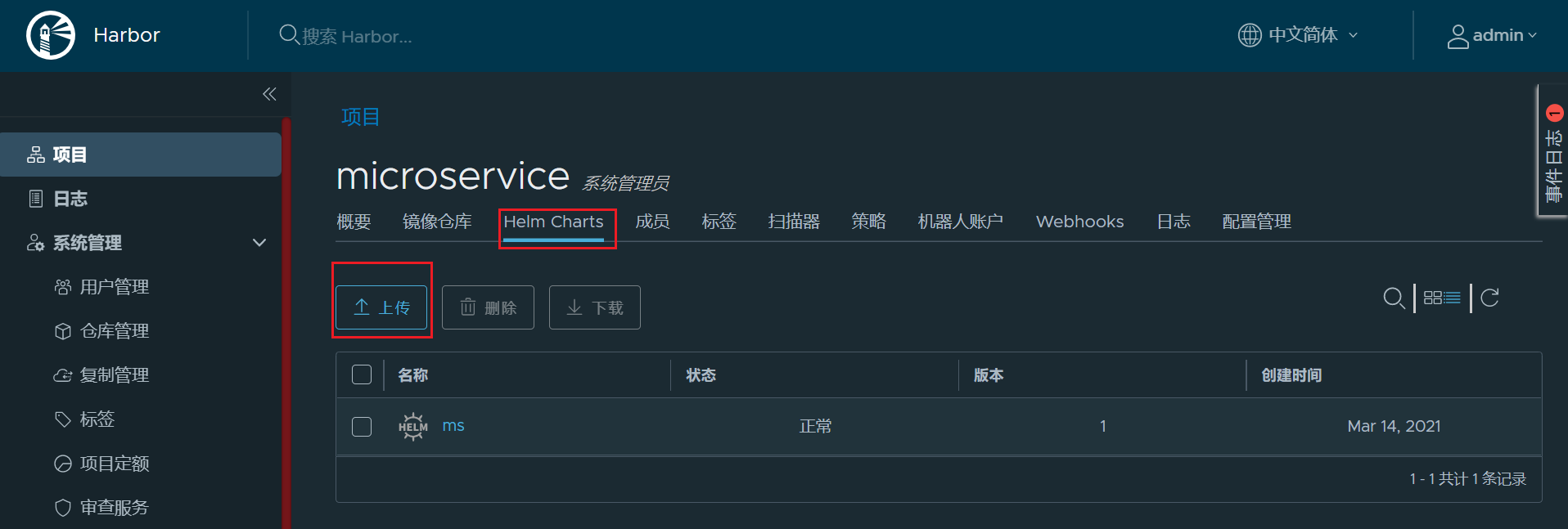

3.上传 helm chart包到镜像仓库
创建命名空间并部署eureka和MySQL服务（记得还要部署ingress控制器）
kubectl create namespace ms
kubectl apply -f mysql.yaml
#启动部署(修改eureka-service微服务yaml文件中的requests，请求资源设置小一点0.2)
./docker_build.sh eureka-service
kubectl apply -f ingress-controller.yamljenkinsfile
#!/usr/bin/env groovy
// 所需插件: Git Parameter/Git/Pipeline/Config File Provider/kubernetes/Extended Choice Parameter
// 公共
def registry = "192.168.0.14"
// 项目
def operation = "microservice"
def git_url = "http://192.168.0.14:88/root/k8s-microservice.git"
def gateway_domain_name = "gateway.ctnrs.com"
def portal_domain_name = "portal.ctnrs.com"
// 认证
def image_pull_secret = "registry-pull-secret"
def harbor_auth = "dc8877f5-3238-407f-a9fb-96932501a9b0"
def git_auth = "8d022667-0d69-4e5c-a6f8-6d0ac532f596"
// ConfigFileProvider ID
def k8s_auth = "cf3c93bc-dc97-4305-8379-53a669a2b2b7"
pipeline {
agent {
kubernetes {
label "jenkins-slave"
yaml """
apiVersion: v1
kind: Pod
metadata:
name: jenkins-slave
spec:
containers:
- name: jnlp
image: "${registry}/library/jenkins-slave-jdk:1.8"
imagePullPolicy: Always
volumeMounts:
- name: docker-cmd
mountPath: /usr/bin/docker
- name: docker-sock
mountPath: /var/run/docker.sock
- name: maven-cache
mountPath: /root/.m2
volumes:
- name: docker-cmd
hostPath:
path: /usr/bin/docker
- name: docker-sock
hostPath:
path: /var/run/docker.sock
- name: maven-cache
hostPath:
path: /tmp/m2
"""
}
}
parameters {
gitParameter branch: '', branchFilter: '.*', defaultValue: 'origin/master', description: '选择发布的分支', name: 'Branch', quickFilterEnabled: false, selectedValue: 'NONE', sortMode: 'NONE', tagFilter: '*', type: 'PT_BRANCH'
extendedChoice defaultValue: 'none', description: '选择发布的微服务', \
multiSelectDelimiter: ',', name: 'Service', type: 'PT_CHECKBOX', \
value: 'gateway-service:9999,portal-service:8080,product-service:8010,order-service:8020,stock-service:8030'
choice (choices: ['ms', 'demo'], description: '部署模板', name: 'Template')
choice (choices: ['1', '3', '5', '7'], description: '副本数', name: 'ReplicaCount')
choice (choices: ['ms'], description: '命名空间', name: 'Namespace')
}
stages {
stage('拉取代码'){
steps {
checkout([$class: 'GitSCM',
branches: [[name: "${params.Branch}"]],
extensions: [],
userRemoteConfigs: [[credentialsId: "${git_auth}", url: "${git_url}"]]
])
}
}
stage('代码编译') {
// 编译指定服务
steps {
sh """
mvn clean package -Dmaven.test.skip=true
"""
}
}
stage('构建镜像') {
steps {
withCredentials([usernamePassword(credentialsId: "${harbor_auth}", passwordVariable: 'password', usernameVariable: 'username')]) {
sh """
docker login -u ${username} -p '${password}' ${registry}
for service in \$(echo ${Service} |sed 's/,/ /g'); do
service_name=\${service%:*}
image_name=${registry}/${operation}/\${service_name}:${BUILD_NUMBER}
cd \${service_name}
if ls |grep biz &>/dev/null; then
cd \${service_name}-biz
fi
docker build -t \${image_name} .
docker push \${image_name}
cd ${WORKSPACE}
done
"""
configFileProvider([configFile(fileId: "${k8s_auth}", targetLocation: "admin.kubeconfig")]){
sh """
# 添加镜像拉取认证
kubectl create secret docker-registry ${image_pull_secret} --docker-username=${username} --docker-password=${password} --docker-server=${registry} -n ${Namespace} --kubeconfig admin.kubeconfig |true
# 添加私有chart仓库
helm repo add --username ${username} --password ${password} myrepo http://${registry}/chartrepo/${operation}
"""
}
}
}
}
stage('Helm部署到K8S') {
steps {
sh """
common_args="-n ${Namespace} --kubeconfig admin.kubeconfig"
for service in \$(echo ${Service} |sed 's/,/ /g'); do
service_name=\${service%:*}
service_port=\${service#*:}
image=${registry}/${operation}/\${service_name}
tag=${BUILD_NUMBER}
helm_args="\${service_name} --set image.repository=\${image} --set image.tag=\${tag} --set replicaCount=${replicaCount} --set imagePullSecrets[0].name=${image_pull_secret} --set service.targetPort=\${service_port} myrepo/${Template}"
# 判断是否为新部署
if helm history \${service_name} \${common_args} &>/dev/null;then
action=upgrade
else
action=install
fi
# 针对服务启用ingress
if [ \${service_name} == "gateway-service" ]; then
helm \${action} \${helm_args} \
--set ingress.enabled=true \
--set ingress.host=${gateway_domain_name} \
\${common_args}
elif [ \${service_name} == "portal-service" ]; then
helm \${action} \${helm_args} \
--set ingress.enabled=true \
--set ingress.host=${portal_domain_name} \
\${common_args}
else
helm \${action} \${helm_args} \${common_args}
fi
done
# 查看Pod状态
sleep 10
kubectl get pods \${common_args}
"""
}
}
}

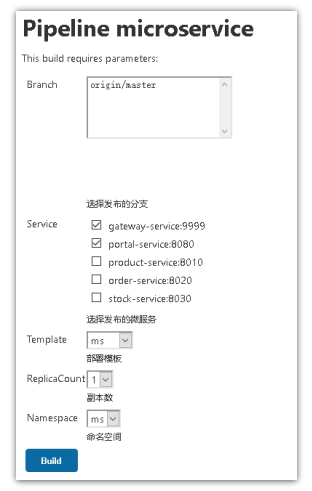

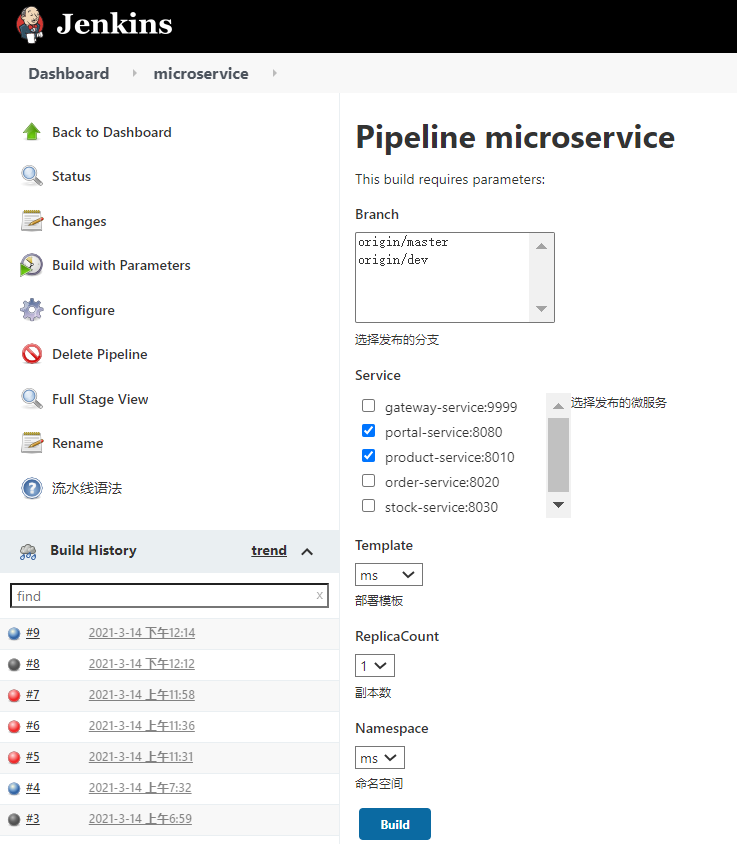

}最终效果图：

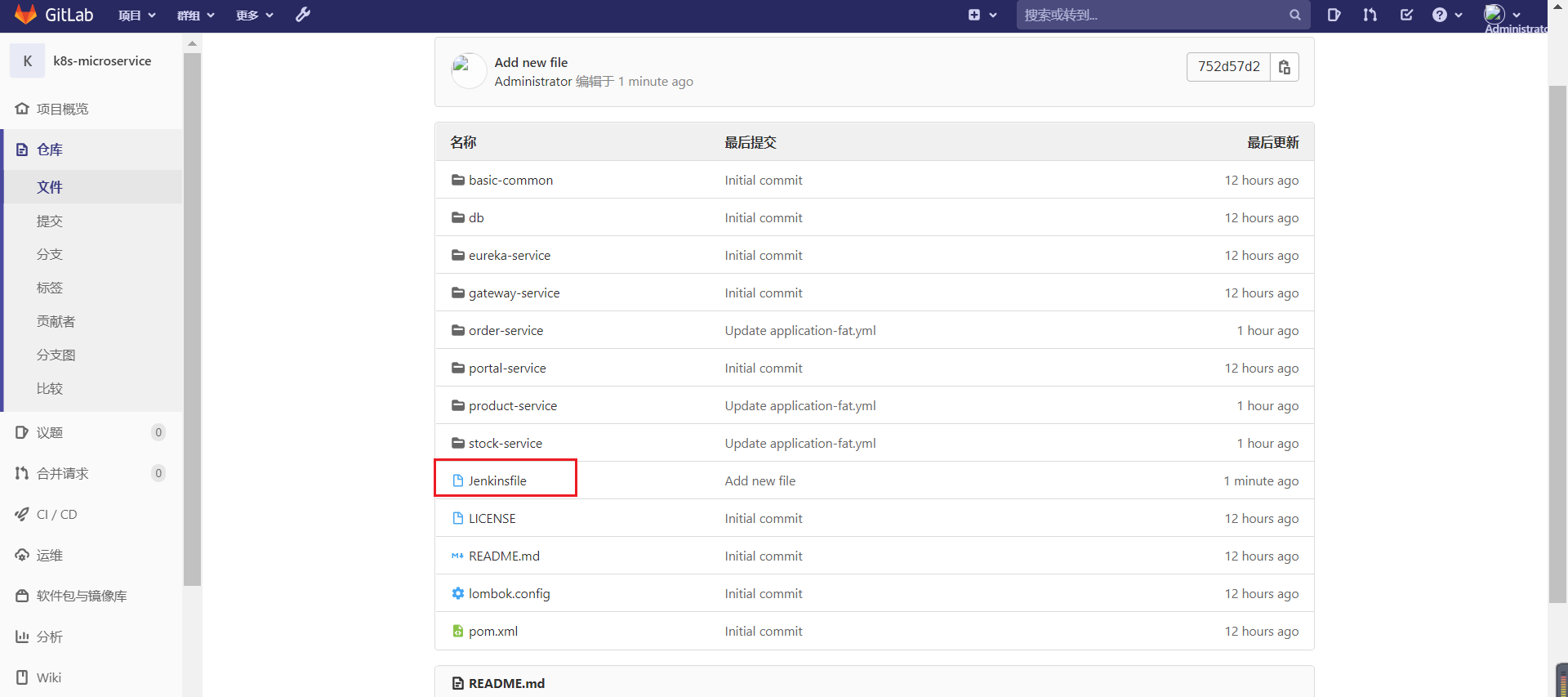

流水线脚本与源代码一起版本管理

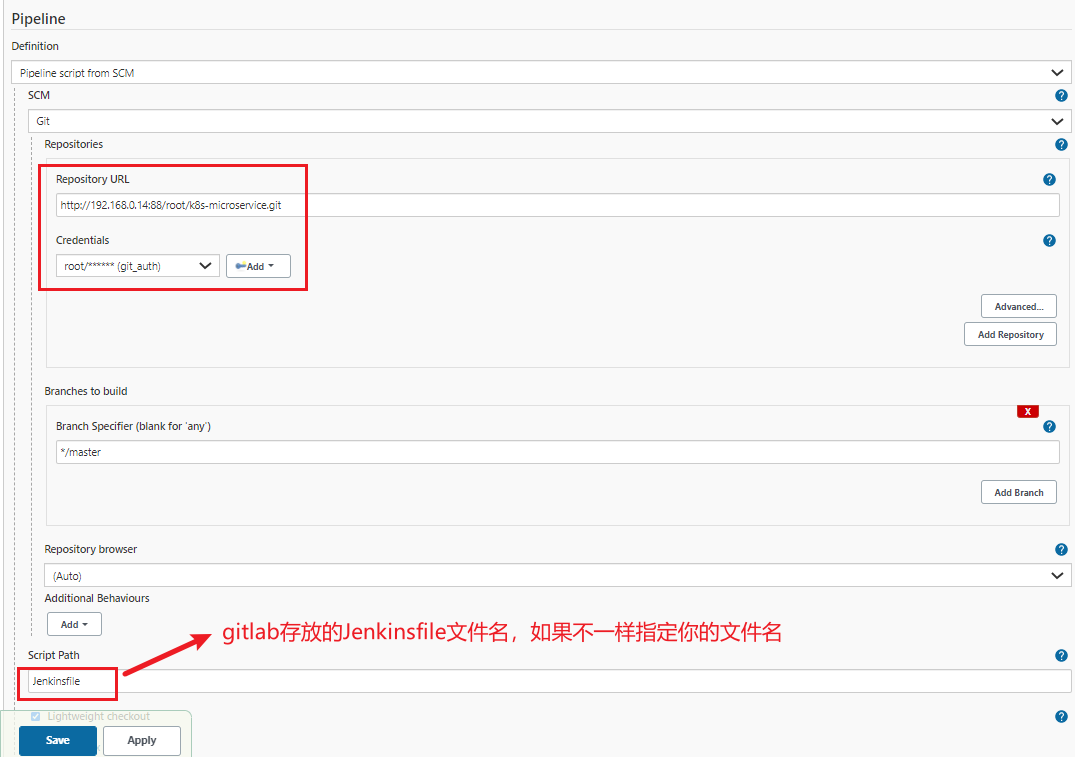

Jenkinsfile文件建议与源代码一起版本管理，实现流水线即 代码（Pipeline as Code）。
这样做的好处：
自动为所有分支创建流水线脚本
方便流水线代码复查、追踪、迭代
可被项目成员查看和编辑
小结
使用Jenkins的插件
Git & gitParameter
Kubernetes
Pipeline
Config File Provider
Extended Choice Parameter
CI/CD环境特点
Slave弹性伸缩
基于镜像隔离构建环境
流水线发布，易维护
Jenkins参数化构建可帮助你完成更复杂环境CI/CD
回滚思路：
1.使用kubectl rollout ,将资源名称和命名空间等参数化传入
2.每次发布记录发布的镜像版本写到一个历史文件中，Extended choice Parameter从历史文件中作为选择项
